Обжим сетевого кабеля

[volya-art]

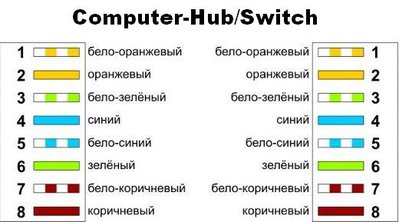

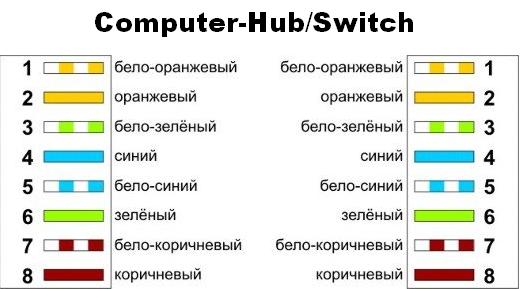

При соединении Computer-Hub/Switch (карта-хаб/свитч) EIA/TIA-568B, AT&T 258A используется следующая схема:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

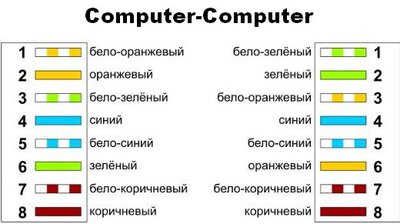

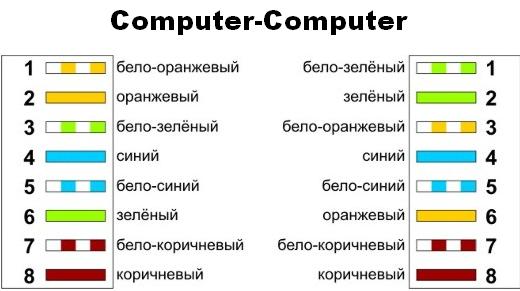

При соединении Computer-Computer (карта-карта) EIA/TIA-568A (так называемый crossover-кабель) используется следующая схема:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

С другой стороны обжим такой:

1: Бело-зелёный
2: Зелёный
3: Бело-оранжевый
4: Синий
5: Бело-синий
6: Оранжевый
7: Бело-коричневый
8: Коричневый

[Yurik13]

Огромное спасибо!
Еще хотелось бы обратить внимание, что кабель будет работать при повреждении коричневых или синих пар.
Главное правильно установить и обжать оранжевые/красные и зеленые.

Хотя для соединения 1Гб/с обязательно все провода должны быть целыми и правильно расположенными.

[sea]

Добавлю. Современные сетевухи сами умеют определять тип кабеля (кросс/прямой). Поэтому, скажем, при соединении двух относительно новых компов, как правило иметь кросс уже не обязательно. Рулит обычный прямой патч.

[Sergis]

при соединении двух относительно новых компов

хотя бы, чтоб был один относительно новый

[OldSamuray]

при соединении двух относительно новых компов

хотя бы, чтоб был один относительно новый

Или хотя-бы одна карточка - гигабитная. В гигабитной спецификации -- автоопределение стандартно (обязательно).
